SoC batterie : comprendre, mesurer et optimiser l’état de charge
SoC batterie : comprendre, mesurer et optimiser l’état de charge
L’estimation du SoC batterie (State of Charge) est une fonction essentielle dans la gestion des batteries, en particulier dans les véhicules électriques, les systèmes de stockage d’énergie et les applications industrielles. Pourtant, les méthodes actuelles présentent des limites techniques importantes, souvent sources d’imprécisions coûteuses.
Cet article s’adresse aux professionnels de la batterie, de l’automobile ou du stockage stationnaire, confrontés aux incertitudes liées à l’état de charge. Il présente les méthodes classiques de calcul du SoC, leurs défauts, et les avantages d’une approche fondée sur l’entropie développée par Entroview.
Qu’est-ce que le SoC batterie ?
Le SoC batterie (State of Charge) désigne le niveau de charge disponible dans une batterie, exprimé en pourcentage de sa capacité totale utilisable. C’est un indicateur clé pour :
- anticiper l’autonomie,
- planifier la recharge,
- et préserver la durée de vie de la batterie.
Un SoC fiable permet d’éviter les pannes, d’optimiser les cycles de charge/décharge et d’améliorer l’expérience utilisateur. À l’inverse, une estimation imprécise peut induire une perte de performance, une autonomie réduite, voire un vieillissement prématuré du système.
Pourquoi parle-t-on d’estimation et non de calcul du SoC ?
On parle d’estimation du SoC batterie plutôt que de calcul, car l’état de charge n’est pas une valeur mesurable directement. Il dépend de nombreux facteurs : l’historique d’utilisation, la température, le vieillissement ou encore les caractéristiques électrochimiques de la batterie. Pour obtenir une valeur réaliste du SoC, il faut interpréter des données indirectes comme la tension, le courant et la température via un modèle intelligent. Cette nature indirecte impose donc une logique d’estimation, sujette à incertitude, que seule une modélisation et un algorithm d’estimation avancés permettent de réduire.
Définition technique du SoC au niveau du module
Au niveau du module, le SoC est estimé à partir des SoC individuels des cellules qui le composent. Cette estimation prend en compte :
- la configuration des cellules (série ou parallèle),
- les variations de tension, de courant et de température,
- et une intégration dynamique selon les conditions d’utilisation.
Le SoC module fournit une valeur agrégée essentielle à la gestion énergétique d’un pack batterie.
Limites des méthodes traditionnelles d’estimation du SoC
L’approche OCV (Open Circuit Voltage)
Cette méthode repose sur la mesure de la tension à vide, corrélée à l’état de charge. Mais elle nécessite une période de repos prolongée pour être fiable. En contexte réel, elle est peu exploitable.
Le Coulomb Counting
Basée sur l’intégration du courant entrant et sortant, cette méthode dépend fortement de la qualité des capteurs et de la connaissance initiale de l’état de charge. Elle est sujette aux dérives cumulatives et donc à de fortes imprécisions.
Résultat : des écarts significatifs
Ces approches entraînent souvent une erreur de l’ordre de ±3 % dans les grands packs batteries, ce qui représente jusqu’à 6 % de perte de capacité utile. Sur une batterie de 110 kWh, cela équivaut à près de 560 € de potentiel perdu.
Exemple avec un cycleur conventionnel
Avec un cycleur classique, le calcul du SoC suit une méthode standard :
- SoC 0 % : il est défini au moment où la première cellule du module atteint sa tension minimale (notée Umin), généralement à la fin d’une décharge complète.
- SoC 100 % : il est atteint lorsque la première cellule atteint la tension maximale (Umax) en fin de charge, suivie d’un palier de tension constant (mode CV – Constant Voltage) jusqu’à ce que le courant de fin de charge descende en dessous d’un seuil (souvent C/10 ou C/20).
- Entre 0 % et 100 %, le SoC est estimé par la méthode du Coulomb Counting : on additionne les courants entrants et sortants, en prenant comme base une capacité de référence mesurée lors d’une décharge complète à un courant constant (typiquement C/3).
- Pour tenir compte du vieillissement de la batterie, cette capacité de référence est réévaluée régulièrement, afin de maintenir une estimation du SoC aussi fiable que possible.
Cette méthode, bien qu’utilisée en laboratoire, est peu fiable en conditions réelles. Elle dépend fortement de capteurs précis, d’un équilibrage parfait entre cellules et d’un recalibrage fréquent, ce qui la rend fragile face au vieillissement, aux déséquilibres et aux nouvelles chimies comme le LFP.
Comparatif : méthodes traditionnelles vs la méthode d’Entroview
| Critère | OCV | Coulomb Counting | Entroview (Entropie) |
|---|---|---|---|
| Précision | Moyenne | Moyenne à faible | Élevée |
| Besoin de recalibrage | Oui | Oui | Non |
| Compatibilité LFP | Faible | Moyenne | Excellente |
| Estimation en temps réel | Non | Oui | Oui |
| Dépendance capteurs externes | Oui | Oui | Non |
Une alternative innovante : la technologie Entroview
Pour répondre à ces limites, Entroview a développé une technologie d’estimation du SoC batterie reposant sur un modèle thermoélectrique combiné à des mesures physiques en temps réel (température, tension, courant).
Cette approche permet une estimation :
- en temps réel,
- avec une erreur inférieure à 1 %,
- sans nécessiter de capteurs supplémentaires.
Intégration logicielle native
La technologie Entroview s’intègre directement dans le microcontrôleur du Battery Management System (BMS), sans ajout de composants externes. Des capteurs de température peuvent être utilisés si un monitoring de précision est nécessaire, mais ils ne sont pas indispensables.
Compatibilité avec les cellules LFP : un avantage décisif
Les cellules LFP (Lithium Fer Phosphate) posent un défi particulier pour l’estimation du SoC batterie en raison de leur courbe de tension plate, qui limite la fiabilité des méthodes classiques comme l’OCV ou le Coulomb Counting. Celles-ci offrent une précision faible à moyenne dans ce contexte. En revanche, la technologie d’Entroview s’adapte parfaitement aux cellules LFP grâce à son modèle thermoélectrique sensible aux variations entropiques. Elle fournit une estimation précise et stable du SoC sur toute la plage de charge, sans besoin de recalibrage, et garantit une compatibilité excellente avec les batteries LFP, quelles que soient leur taille ou leur configuration.

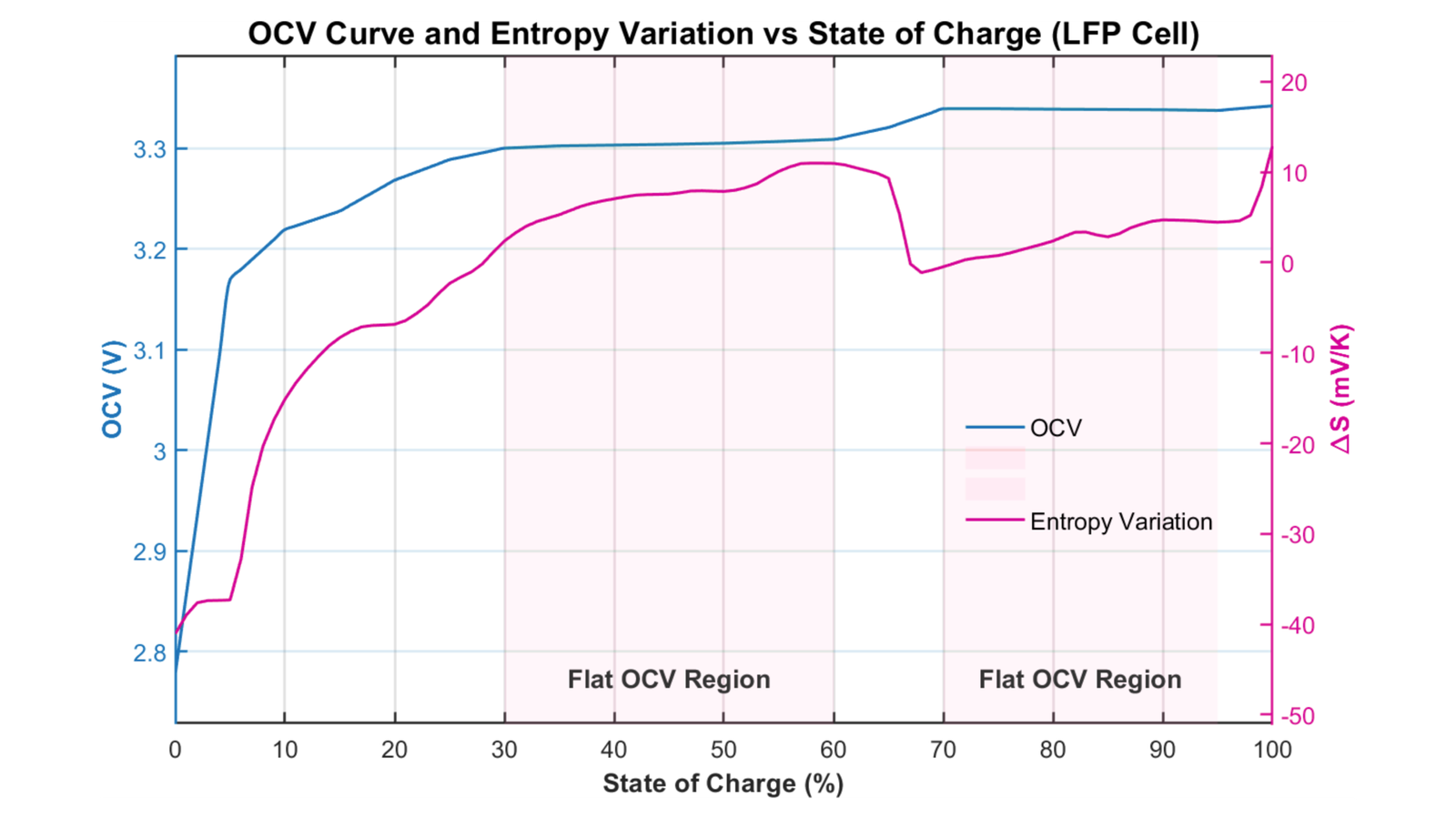

Sur le graphique ci-dessous, on visualise clairement ce défi : la courbe OCV des cellules LFP reste plate sur une large plage de tension, rendant impossible toute estimation fiable du SoC. Par exemple, à 3,3 V, le SoC peut tout aussi bien être à 30 % qu’à 60 %. En couplant la courbe OCV et la courbe d’entropie on conserve une dynamique exploitable sur toute la charge, ce qui permet une lecture continue et précise, même avec des cellules LFP.
Fonctionnement détaillé
- Grâce à une analyse de l’entropie, cet algorithme s’auto-alimente de ses propres résultats pour corriger en temps réel les erreurs des méthodes d’estimation habituelles.
- Le modèle utilise les données existantes (courant, tension, température) pour ajuster l’estimation de SoC en temps réel avec moins d’1% d’erreur.
- Aucune calibration manuelle hebdomadaire n’est requise, contrairement à certaines recommandations industrielles (ex. Tesla demande à ses clients possédant une Tesla avec batterie LFP de recharger leur voiture à 100 % une fois par semaine).
Avantages techniques de l’approche Entroview
- Auto-calibration par algorithmes thermodynamiques.
- Précision élevée (<1 %)
- Suivi en temps réel sans latence ni incertitude liée au repos du système.
- Faible consommation énergétique adaptée aux systèmes embarqués.
- Design sans capteurs externes, donc facilement industrialisable.
- Compatibilité avec tous types de cellules (LFP, NMC, prismatique, cylindrique…).
- Optimisation de l’estimation de SoC sur des profiles spécifiques de fonctionnement.
Bénéfices concrets pour les applications mobilité et véhicules électriques
- Autonomie mieux prédite, ce qui réduit l’incertitude pour l’utilisateur final.
- Sécurité renforcée, en limitant les risques de décharge profonde ou d’arrêt brutal.
- Allongement de la durée de vie grâce à une meilleure gestion des cycles de charge.
- Optimisation économique : chaque kWh est utilisé de manière plus efficace.
- Moins de maintenance : fini les recalibrages manuels réguliers.
Conclusion
Le SoC batterie est un indicateur critique pour la performance, la sécurité et la durabilité des batteries. Les méthodes traditionnelles, bien qu’encore largement utilisées, atteignent leurs limites face aux exigences des usages modernes.
La technologie d’estimation basée sur l’entropie développée par Entroview offre une alternative de rupture, à la fois plus précise, plus fiable et plus facilement industrialisable. En maîtrisant l’état de charge à chaque instant, elle ouvre la voie à une nouvelle génération de batteries plus intelligentes, plus durables et plus rentables.
